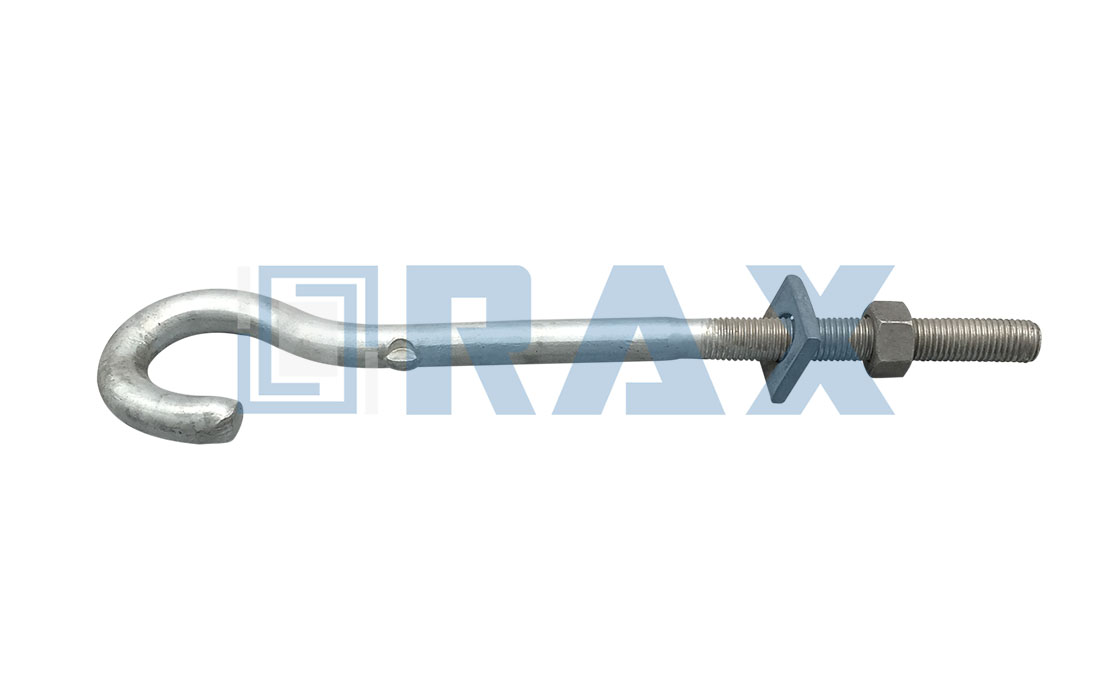

Boulon à queue de cochon
Le boulon à queue de cochon est également appelé boulon à œil à queue de cochon, crochet à queue de cochon, vis à queue de cochon, vis à crochet à queue de cochon, attache à queue de cochon, c'est un type de quincaillerie à queue de cochon.
Le boulon à queue de cochon Rax Industry est conçu pour être utilisé sur des poteaux en bois, en béton ou sur d'autres poteaux de lignes électriques pour suspendre la pince d'extrémité sans issue ou la pince de suspension. Comme l'extrémité hélicoïdale du boulon à queue de cochon ressemble à la « queue de cochon », on l'appelait boulon à queue de cochon ou crochet à queue de cochon.

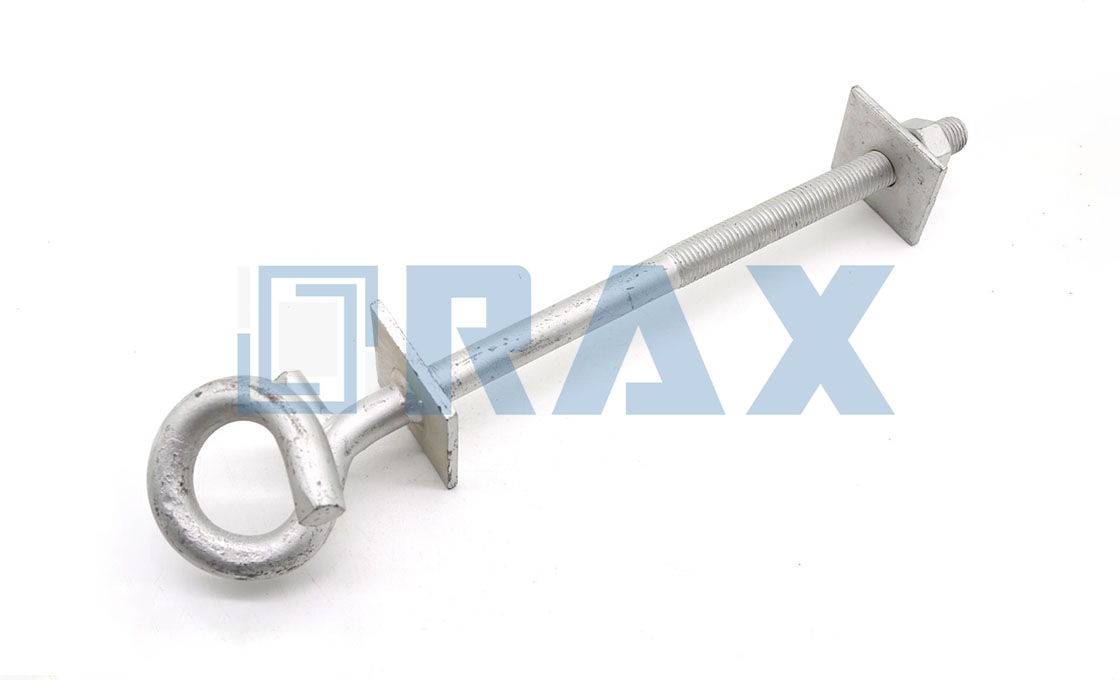

Le boulon en queue de cochon n'a pas la même forme ni la même structure. Le boulon en queue de cochon utilisé au Kenya et en Zambie est une rondelle carrée ou ronde soudée sur le col du crochet en queue de cochon. Le boulon en queue de cochon utilisé en Malaisie a deux points forgés supplémentaires, sur les côtés gauche et droit du col du crochet en queue de cochon. Cette conception empêche la rondelle de tomber.

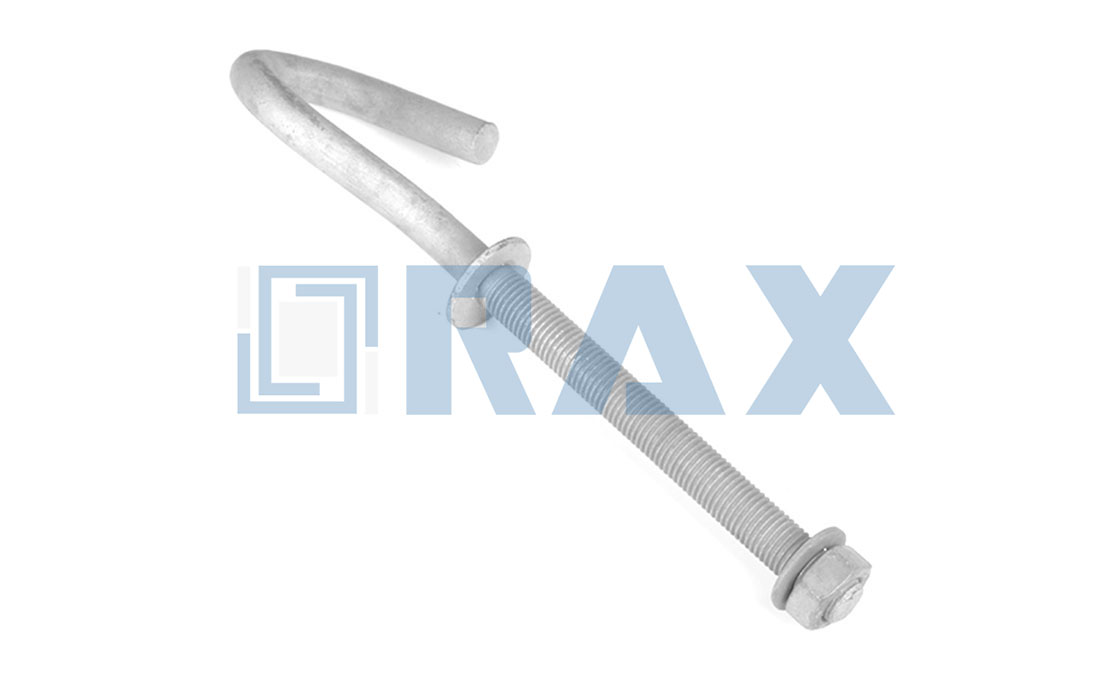

L'ensemble complet d'un crochet à queue de cochon comprend généralement une pièce du corps principal du crochet à queue de cochon, deux écrous hexagonaux et deux rondelles.
Lorsque la vis à queue de cochon est installée sur le poteau en bois ou en béton, les écrous hexagonaux et les rondelles sont utilisés pour fixer l'extrémité d'un côté du poteau. L'autre extrémité de la queue de cochon est utilisée pour relier le pince de suspension.
Il existe également un boulon à queue de cochon sans vis, il n'a qu'une extrémité ronde.
Par rapport aux autres fabricants de boulons à œil en queue de cochon, Rax Industry propose une grande variété de modèles de boulons à œil en queue de cochon aux utilisateurs finaux, allant du diamètre de tige variable, de la longueur de filetage aux structures. Les boulons à œil Rax Industry sont idéaux pour la transmission électrique, les lignes de communication et les lignes ferroviaires.
Si vous avez des questions, veuillez nous contacter.
Les matières premières des boulons à œil en queue de cochon Rax Industry sont des tiges en acier. Tous les crochets en queue de cochon sont forgés à chaud, ce qui garantit une résistance à la rupture élevée pour charger le accessoires de lignes aériennes.
Le traitement de surface est galvanisé à chaud selon la norme ISO1461.
210 | 40 | 0.38 | |||
230 | 40 | 0.42 | |||
280 | 40 | 0.62 | |||
400 | 40 | 0.82 | |||
500 | 40 | 1.3 |
Boulon de queue de cochon avant l'emballage
Anneaux à œil en queue de cochon : le guide ultime pour les importateurs
- Chapitre 1 : Qu'est-ce qu'un boulon en queue de cochon ?
- Chapitre 2 : Avantages des boulons à queue de cochon
- Chapitre 3 : Applications des vis à crochet en queue de cochon
- Chapitre 4 : Principaux composants des boulons à queue de cochon
- Chapitre 5 : Spécifications techniques des boulons à queue de cochon Jingyoung
- Chapitre 6 : Processus de fabrication des boulons à queue de cochon
- Chapitre 7 : Processus d'installation étape par étape des boulons à queue de cochon
- Chapitre 8 : Questions fréquemment posées (FAQ)
- Chapitre 9 : Conclusion
Les boulons à queue de cochon sont parmi les principaux attaches dans les lignes de transmission et de distribution par poteaux.
Vous aurez besoin d'un boulon à œil en queue de cochon lors de l'installation de la plupart matériel de ligne de poteau.
Mais comment trouver un boulon à œil en queue de cochon de haute qualité, durable et fiable ?
Dans ce guide, vous apprendrez tout ce que vous devez rechercher : conception, spécifications techniques, meilleur matériau, etc.
Allons-y.
Qu'est-ce qu'un boulon en queue de cochon ?
Le boulon à œil en queue de cochon est utilisé dans les poteaux en béton, en bois et autres poteaux électriques pour recevoir des câbles aériens groupés sur des pinces de suspension et des pinces sans fin.
Boulon à queue de cochon
Ces boulons ont une extrémité filetée pour permettre l'installation d'un composant d'expansion.
L'autre extrémité est travaillée à chaud pour réaliser une queue de cochon permettant de suspendre des rampes de type chaîne, des câbles électriques et téléphoniques ainsi que des colonnes d'air, de réfrigération, d'eau et de ventilation.
Boulon à queue de cochon
Avantages des boulons à queue de cochon
Voici quelques-uns des principaux avantages de l'installation de boulons en queue de cochon :
· Installation facile
Pour son installation, les vis à crochet en queue de cochon ne nécessitent pas de procédure spécifique.
Cela implique que vous pouvez le mettre en service rapidement immédiatement après son installation.
Il remplit sa fonction sans équipement ni procédé particulier.
· Utilisation d’outils simples
C’est probablement l’un des avantages les plus essentiels de l’utilisation de boulons à œil en queue de cochon comme connecteurs.
Il ne nécessite pas d’outils particuliers qui requièrent le savoir-faire de quelques-uns.
· S'adapte aux variations de mesure mineures
Les vis à queue de cochon peuvent intégrer des différences de mesure mineures.
Les dimensions n'ont pas besoin d'être précises en cas de légères différences entre elles.
· Assistance immédiate
Une fois le boulon en queue de cochon fixé et serré, il maintient immédiatement la charge quel que soit son poids.
· Déformation négligeable
Les boulons subissent un flambage très insignifiant au fil du temps.
Applications des vis à crochet en queue de cochon
Comme je l'ai déjà indiqué, vous pouvez utiliser des boulons à œil en queue de cochon pour suspendre des colonnes de ventilation, d'air, de réfrigération et d'eau, ainsi que des rampes de type chaîne et des câbles téléphoniques et électriques.
Vis à crochet en queue de cochon
Il n'est pas conseillé de les utiliser pour des applications lourdes telles que le support de plates-formes et le gréement de moufles.
Principaux composants des boulons à queue de cochon
Le kit complet de crochet en queue de cochon est normalement composé de :
- Corps principal du boulon à queue de cochon en une seule pièce
- Deux écrous hexagonaux et
- Deux rondelles
Pièces de boulon à queue de cochon
Il existe également certains types de boulons à œil en queue de cochon sans vis, ils ont une extrémité circulaire.
· Fils
Tous les filetages sont formés par un processus de laminage à froid, l'œillet de la queue de cochon étant créé par formage à chaud pour améliorer ses caractéristiques mécaniques.
Métrique (main droite uniquement) – M20 x 2,5 – 8 g et M16 x 2 – 8 g sont les types de fils standards disponibles.
Cependant, les vis à crochet en queue de cochon n'ont pas de formes et de structures similaires.
Ceux largement utilisés en Zambie et au Kenya ont des rondelles circulaires ou carrées soudées sur le col du boulon.
Les crochets à queue de cochon couramment utilisés en Malaisie ont deux points forgés supplémentaires sur les côtés droit et gauche du col du boulon.
Ce type de conception empêche la chute de la rondelle.
Spécifications techniques des boulons à queue de cochon Jingyoung
Nous fournissons à nos clients des boulons à queue de cochon de plusieurs modèles, allant de différentes longueurs de filetage, diamètres de tige et structures.
Nous fabriquons nos crochets en queue de cochon en acier, puis les forgeons à chaud pour favoriser une résistance à la rupture élevée nécessaire à la connexion de conduits aériens.
Nos boulons à œil en queue de cochon sont disponibles dans différentes configurations, comme le montre ce tableau.
Mesurez la longueur jusqu'en dessous de la torsion.
Processus de fabrication des boulons à queue de cochon
Nous pouvons avoir des boulons de tailles et de formes différentes, mais le processus de fabrication reste globalement similaire.
Dessin technique du boulon à queue de cochon
Tout commence par le forgeage à froid du fil d’acier selon une conception appropriée, suivi d’un traitement thermique pour améliorer la résistance.
Le boulon subit ensuite un traitement de surface pour augmenter sa longévité avant d'être emballé pour l'expédition.
Néanmoins, pour les modèles de boulons plus avancés, tels que les boulons à œil en queue de cochon, la procédure de fabrication peut inclure plusieurs étapes supplémentaires.
Chez Jingyoung, nous ne fabriquons pas de composants de catalogue – tout ce que nous créons est fait sur mesure, selon les spécifications du client.
En fonction de l'environnement dans lequel vous allez utiliser la fixation, nous disposons d'une variété d'alternatives pour produire précisément le boulon approprié.
Forgeage à froid
Le processus commence par le déroulement et la coupe à longueur de grandes tiges de fil d’acier.
Les exigences de la norme ISO 898-1 ont normalisé la qualité de l’acier dans l’ensemble de l’industrie.
Vous pouvez forger le fil dans la forme nécessaire en utilisant des outils spécialisés.
C'est ici que s'effectue principalement le moulage de l'acier, à température ambiante, en le poussant à travers une série de matrices sous une pression énorme.
L'outillage peut fondamentalement être très compliqué, constitué de 200 composants différents avec des tolérances de quelques centièmes de millimètre.
Une fois que vous aurez perfectionné l’art du forgeage à froid, vous pourrez produire les boulons plus rapidement, en grande quantité et avec une grande régularité.
Pour des conceptions de boulons plus sophistiquées comme les boulons à queue de cochon, que vous ne pouvez pas contourner uniquement par forgeage à froid, vous avez besoin d'une torsion supplémentaire.
La fabrication du crochet en queue de cochon implique de tourner le boulon formé à grande vitesse tout en coupant l'acier pour obtenir la conception de l'extrémité en queue de cochon.
Traitement thermique
Le traitement thermique est une procédure courante pour tous les types de boulons, qui consiste à soumettre la fixation en queue de cochon à des températures élevées pour rendre l'acier plus dur.
En règle générale, les fabricants effectuent le filetage avant le traitement thermique, soit par découpe, soit par laminage lorsque l'acier est mou.
Le laminage fonctionne de manière très similaire au forgeage à froid et consiste à faire passer la vis à crochet en queue de cochon à travers la matrice pour créer et couler l'acier en filets.
La coupe consiste à créer des fils en taillant et en retirant de l'acier.
Etant donné que le traitement thermique va modifier les caractéristiques de l'acier en le durcissant, il est plus simple et plus économique de réaliser un filetage au préalable.
Néanmoins, le filetage après traitement thermique améliore les performances de résistance à la fatigue du boulon à œil en queue de cochon.
Le traitement thermique peut entraîner des marques de chaleur et de légers dommages à la vis en queue de cochon.
De ce fait, certaines personnes préfèrent l’enfilage après un traitement thermique.
C'est une procédure plus coûteuse car vous devez créer de l'acier trempé, mais les fils conserveront mieux leur structure.
Le traitement thermique peut amener l’acier à revenir à la forme circulaire du premier fil d’acier.
Cela se produit dans le cas de longs crochets en queue de cochon, où le boulon est plusieurs fois plus long que son diamètre.
Il vous faudra donc procéder à un processus de lissage.
L'application prévue du boulon et vos exigences déterminent le choix des méthodes de traitement de surface.
Souvent, la résistance à la corrosion est le principal problème des fixations.
Pour cette raison, le revêtement zingué appliqué par traitement électrolytique est une solution populaire.
Il s'agit d'une opération au cours de laquelle vous plongez le boulon en queue de cochon dans un liquide contenant du zinc.
Vous appliquez ensuite le courant électrique pour permettre au zinc de développer un revêtement sur le boulon.
Néanmoins, le traitement électrolytique augmente les risques de fragilisation par l’hydrogène.
Alternativement, vous pouvez utiliser des paillettes de zinc, qui offrent une résistance encore plus élevée à la corrosion, même si cela représente un coût plus élevé.
Attache en queue de cochon
L’utilisation du phosphate est une alternative plus économique lorsque la résistance à la corrosion n’est pas un problème.
Après l'application du traitement de surface, les vis à queue de cochon standard sont généralement prêtes à être emballées.
Cependant, les modèles plus avancés peuvent nécessiter un assemblage supplémentaire, comme des supports.
Certains peuvent également nécessiter un certain type de patch, soit un patch liquide, soit un patch verrouillable.
Un patch de verrouillage constitue un revêtement en nylon dense sur les fils, ce qui contribue à améliorer l'adhérence.
Un patch liquide aide à augmenter le couple de formage du filetage.
Les boulons à œil en queue de cochon sont prêts à l'emploi après avoir suivi ces étapes.
Avant l’emballage et l’expédition éventuelle, les boulons passent par un contrôle qualité pour établir la conformité et l’uniformité.
Résumé du processus de production
- Dérouler, redresser et couper le fil à longueur.
- Forgeage à froid:Former l'acier selon la conception souhaitée à température ambiante.
- Extrémité en queue de cochon:Tourner le boulon à grande vitesse tout en le tournant pour obtenir la conception en queue de cochon
- Enfilage:La formation des fils se fait par découpe ou par laminage.
- Traitement thermique: Durcissement de l'acier en le soumettant à une chaleur extrême.
- Traitement de surface: Selon l'utilisation. Le zingage est populaire pour augmenter la résistance à la corrosion. Jingyoung traite la surface de ses boulons à œil en queue de cochon par galvanisation à chaud conformément à la norme ISO1461.
- Emballage/Stockage:Emballage des boulons après contrôle qualité pour vérifier l'uniformité et la consistance.
Processus d'installation étape par étape du boulon à queue de cochon
Vous utilisez principalement des boulons pour verrouiller deux ou plusieurs éléments ensemble via des trous pré-percés.
Les rondelles aident à renforcer la connexion en diffusant la force exercée par le boulon en queue de cochon sur un espace plus large.
Il existe également des rondelles spéciales, par exemple des rondelles frein, qui aident à empêcher le desserrage accidentel de la vis à queue de cochon.
Installation du boulon à queue de cochon
Le boulon à œil en queue de cochon facilite la fixation des assemblages de suspension au poteau en béton ou en bois.
Son installation est simple, il suffit de l'enfoncer dans un trou pré-percé et de le fixer avec un écrou.
Après avoir installé la vis à crochet en queue de cochon sur le poteau en béton ou en bois, utilisez les deux écrous hexagonaux et les rondelles pour serrer une extrémité sur le poteau.
L'extrémité restante de la queue de cochon est l'endroit où vous connectez la pince de suspension.
Le crochet en queue de cochon est doté de deux écrous vissés dessus pour fixer le joint, et similaires aux rondelles ; ils sont disponibles en différents types pour une variété d'utilisations.
Le type utilisé avec les boulons à queue de cochon est l'écrou hexagonal.
Étape 1
Déterminez la taille et le type d’écrou, de rondelle et de crochet en queue de cochon adaptés à votre opération.
Le choix dépend du type de connexion sur lequel vous travaillez, de la résistance du boulon, des normes et des règles d'application, entre autres facteurs.
Étape 2
Insérez la première rondelle sur l’arbre du boulon à queue de cochon.
Vous ajouterez une rondelle frein si nécessaire puis la suivrez avec la deuxième rondelle.
Étape 3
Poussez la vis du crochet en queue de cochon à travers le trou, en vous assurant d'appuyer fermement sur la première rondelle entre le col du boulon et le poteau.
Étape 4
Insérez la deuxième rondelle sur la partie du boulon à œil en queue de cochon qui dépasse du poteau.
Étape 5
En tournant dans le sens des aiguilles d'une montre, vissez les deux écrous hexagonaux sur l'arbre de fixation en queue de cochon.
Assurez-vous que le premier écrou appuie sur la rondelle en le serrant à la main.
Étape 6
À l’aide d’une clé de taille appropriée, serrez fermement les écrous contre la rondelle, mais ne serrez pas trop.
Questions fréquemment posées (FAQ)
Qu'est-ce qu'un boulon en queue de cochon ?
Un boulon en queue de cochon est un type de matériel en queue de cochon utilisé dans les poteaux électriques en béton, en bois et autres pour recevoir des câbles aériens groupés à travers des pinces de suspension et des pinces sans issue.
On l'appelle également boulon à œil en queue de cochon, crochet en queue de cochon, vis en queue de cochon, vis à crochet en queue de cochon ou attache en queue de cochon.
Quelle est la différence entre un boulon à queue de cochon et un crochet à vis à queue de cochon ?
Il n'y a pas de grande différence entre un boulon à queue de cochon et un crochet à vis à queue de cochon, juste une différence au niveau de l'extrémité. Le crochet à vis à queue de cochon est généralement doté d'une extrémité pointue.
Quel est le processus de fabrication des boulons à queue de cochon ?
- Dérouler, redresser et couper le fil à longueur.
- Forgeage à froid : façonnage de l'acier selon la conception souhaitée à température ambiante.
- Extrémité en queue de cochon : Torsion pour obtenir le motif en queue de cochon
- Filetage : La formation des filets se fait par découpe ou par laminage.
- Traitement thermique : Durcissement en le soumettant à une chaleur extrême.
- Traitement de surface : Galvanisation à chaud selon la norme ISO1461.
- Emballage/Stockage
Quel est l’avantage des boulons en queue de cochon ?
- Installation facile
- Utilisation d'outils simples
- S'adapte aux variations de mesure mineures
- Assistance immédiate
- Déformation négligeable
Conclusion
Travailler avec le boulon à œil et les rondelles en queue de cochon peut sembler très simple.
Ils n'ont qu'une seule application : fixer et relier des objets.
Avec ce guide, je suis sûr que vous connaissez les aspects critiques des boulons à œil en queue de cochon.
Que vous souhaitiez en fabriquer ou en utiliser un pour vos applications, ce guide vous donne toutes les informations essentielles.
Chez Jingyoung, nous concevons et fabriquons des boulons à œil en queue de cochon de haute qualité.
