الذراع المتقاطع الكهربائي: الدليل الكامل

بكل تأكيد، أعلم أنك بحاجة إلى ذراع كهربائي متقاطع لخطوط النقل والتوزيع الخاصة بك.

ولهذا السبب، سأعرض لك في هذا الدليل كيفية اختيار ذراع كهربائي مناسب.

عند شراء هذا الملحق، من المهم مراعاة المواصفات الفنية والتصميم وفهم عملية التثبيت، من بين جوانب أخرى.

والخبر السار هو أنك سوف تتعلم عن كل ذلك هنا.

دعونا نبدأ مباشرة.

• الفصل 1: ما هو الذراع المتقاطع الكهربائي؟
• الفصل الثاني: لماذا هو ضروري في خطوط النقل والتوزيع
• الفصل 3: تصنيف الذراع المتقاطع الكهربائي
• الفصل الرابع: معدات خطوط الأعمدة المستخدمة مع الذراع المتقاطع الكهربائي
• الفصل الخامس: عملية تصنيع الذراع المتقاطعة الكهربائية
• الفصل 6: كيفية تحديد الذراع المتقاطع الكهربائي
• الفصل 7: عملية تركيب الذراع المتقاطعة الكهربائية
• الفصل الثامن: الأسئلة الشائعة
• الفصل التاسع: الخاتمة

ما هو الذراع المتقاطع الكهربائي؟

إنها قطعة هندسية من المعدات المركبة المستخدمة في تكنولوجيا خط القطب لحمل خطوط الطاقة والمعدات الكهربائية الأخرى.

ذراع متقاطع في نقل الطاقة

لكي يكون الذراع الكهربائي المتقاطع موثوقًا به، يجب أن يكون فعالًا في كل من التطبيقات المسدودة والمماسة.

لتلبية احتياجات التوزيع والنقل، يجب عليك اختيار ذراع متقاطع قوي مصمم لتحقيق أقصى قدر من الأداء.

تُعرف الأذرع المتقاطعة الكهربائية أيضًا باسم الأذرع المتقاطعة لعمود الهاتف أو الأذرع المتقاطعة لعمود الإضاءة أو الأذرع المتقاطعة لعمود الطاقة.

على سبيل المثال، عادةً ما يتم توصيل أذرع عمود الطاقة المتقاطعة بعازل باستخدام دبوس عازل.

ذراع كهربائي مفرد

يتم بعد ذلك توصيل العزل بالأسلاك الموجودة على خط الطاقة حتى يكتمل اتصال الطاقة.

لماذا تحتاج إلى ذراع كهربائي متقاطع في خطوط النقل والتوزيع

تؤدي الأذرع المتقاطعة الكهربائية أشياء مختلفة اعتمادًا على طريقة التطبيق.

إنه جزء لا يتجزأ من البنية التحتية للسكك الحديدية وشركات الهاتف وشركات المرافق الكهربائية وشركات الكابلات ومصافي التكرير.

تتطلب مثل هذه التطبيقات أذرعًا كهربائية متقاطعة يمكنها تحسين مرونة وكفاءة النظام في ظروف الطقس المختلفة.

أذرع متقاطعة من الفولاذ

في أعمدة الإضاءة، يتم استخدام الذراع الكهربائي المتقاطع لتوفير الدعم لخطوط طاقة إضاءة الشوارع.

إلى جانب خطوط التوزيع والنقل، يتم استخدام الذراع المتقاطعة الكهربائية لدعم وتثبيت الموصلات.

إنه يحمل الكابل والعازل إلى الجسم الرئيسي عادةً البرج.

من المهم أن نلاحظ أن هذا يساعد على إبقاء الموصل على ارتفاع معين فوق سطح الأرض.

في عملية نقل الكهرباء، يتم توزيع الأذرع المتقاطعة بشكل متساوٍ لتوفير مساحة كافية بين الخطوط.

الهدف من التباعد هو منع خطوط الطاقة من التلامس مع بعضها البعض.

تصنيف الذراع المتقاطع الكهربائي

عندما يتعلق الأمر بشراء أذرع متقاطعة كهربائية، يمكنك الاختيار من بين مجموعة من التصميمات المتوفرة في السوق.

في معظم الحالات، تعتمد معايير التصنيف على طبيعة التطبيق المطروح.

أنظر إلى هذا:

أنواع مختلفة من الذراع الكهربائية المتقاطعة – الصورة مقدمة من: Steel Power Pole

1) أذرع متقاطعة لعمود الطاقة

هذه هي أنواع معينة من الأذرع المتقاطعة المستخدمة في أعمدة الطاقة لتوصيل الموصلات والعوازل.

يتم وضعها على أعمدة الطاقة للتأكد من نقل الكهرباء بشكل جيد.

كما أنها تحتوي على ثقوب سيتم استخدامها في إحكام ربط العوازل والموصلات باستخدام البراغي.

2) أذرع متقاطعة

تعتبر أذرع الخط جزءًا من الذراع المتقاطع الموجود على جانبي العمود المستخدم في عمليات النقل القصيرة والطويلة.

وهو عبارة عن ذراع متقاطعة يتم فصلها بواسطة القطب إلى قسمين لتوزيع الوزن بالتساوي.

يتم الاتصال عادةً في خط مستقيم مع وجود دعم إضافي في قاعدة الذراع المتقاطعة.

3) الأسلحة الجانبية

يُعرف هذا النوع من الذراع المتقاطعة الكهربائية أيضًا بالأذرع الأفقية المقواة.

إنه عبارة عن ذراع واحدة بنفس الحجم مثبتة على خط القطب مع وجود دعم صغير تحتها.

يمكنك رؤية الأذرع المتقاطعة على مستويات مختلفة من القطب للنقل على الدوائر الفردية.

4) أذرع متقاطعة لعمود الهاتف

من المعروف أن أذرع الهاتف المتقاطعة هي واحدة من أطول الأذرع المتقاطعة لأنها تسمح باتصالات متعددة.

يسمح بوجود أكثر من رابطين على كل جانب من الذراع المتقاطع.

من الشائع العثور على أكثر من ذراع متقاطع لعمود الهاتف على عمود واحد اعتمادًا على الاتصال.

5) أذرع متقاطعة لأعمدة الإنارة

يتم استخدام هذا النوع من الذراع المتقاطع لتوفير الدعم للأضواء مثل أضواء الشوارع وأيضًا في إشارات المرور.

وتختلف فيما يتعلق بالطول اعتمادًا على عدد المصابيح التي من المتوقع أن تحملها.

معظمها مصنوعة من الفولاذ ومعلقة على مستويات مختلفة من العمود.

معدات خط القطب المستخدمة مع الذراع المتقاطع الكهربائي

في أي وقت ستستخدم فيه ذراعًا متقاطعًا كهربائيًا، قد تحتاج إلى الملحقات التالية أيضًا:

أ) مسامير الضفيرة

ومن المعروف أيضا باسم خطاف ذيل الخنزير، ومسامير عين ذيل الخنزير، ومسامير ذيل الخنزير، ومسامير خطاف ذيل الخنزير أو مثبت ذيل الخنزير.

يتم استخدامه على الأعمدة لتعليق المشابك المعلقة، ومشابك النهاية المسدودة، وكذلك الأذرع الكهربائية المتقاطعة بين أجهزة خط الأعمدة الأخرى.

يحتوي على نهاية حلزونية على جانب واحد وخيوط على الجانب الآخر ومن هنا جاء اسم مسمار الخنزير.

مسمار جديلة

ب) مسمار على شكل حرف U

هو عبارة عن مسمار على شكل حرف U وله خيوط على كل طرف.

إنها أدوات تثبيت تستخدم في تثبيت المكونات المختلفة على الذراع الكهربائي المتقاطع.

مسمار على شكل حرف U

يتم وصفها بشكل أفضل اعتمادًا على نوع العمل الذي ستقوم بأدائه.

ج) مسامير التسليح المزدوجة

هذه هي البراغي التي تحتوي على خيوط مصنوعة في جميع أنحاءها.

ليس لديهم رؤوس أو ذيول حيث أن كلا الطرفين متماثلان، لكن الأحجام تختلف.

الترباس ذو التسليح المزدوج

تحتوي على صواميل تستخدم لتثبيت الوصلات الأخرى على الأذرع الكهربائية المتقاطعة من كلا الطرفين.

عملية تصنيع الذراع المتقاطعة الكهربائية

تعتمد عملية تصنيع الأذرع المتقاطعة الكهربائية على نوع المادة المستخدمة.

تتطلب الأذرع المتقاطعة الفولاذية تقنية بسيطة كما هو موضح أدناه.

تذكري أن تتبعي كافة إرشادات السلامة.

أذرع متقاطعة كهربائية

قم بجمع كل المواد المطلوبة للعملية وقم بقصها حسب القياسات المحددة.

حفر الثقوب في قضبان الفولاذ حسب مواصفات العميل.

بعد ذلك يتم غمس الفولاذ في الزنك المنصهر الساخن حتى يكتسب خصائص مقاومة التآكل.

في هذه المرحلة، أصبح الذراع المتقاطع جاهزًا للبيع.

كيفية تحديد الذراع المتقاطع الكهربائي

الآن، هذا هو جانب آخر بالغ الأهمية تحتاج إلى معرفته عند شراء الأذرع المتقاطعة الكهربائية.

1. نوع المادة

يختلف نوع المادة المستخدمة في تصنيع الأذرع المتقاطعة الكهربائية حسب الشركة المصنعة.

تفضل معظم الشركات استخدام الخشب في صناعة الأذرع المتقاطعة لأنه متين ويمكنه تحمل الظروف الجوية القاسية.

وبالإضافة إلى ذلك، تستخدم الشركات الأخرى مواد مثل الفولاذ المجلفن بالغمس الساخن ويمكن أيضًا استخدام المواد المركبة.

نظرًا لأن الأذرع المتقاطعة الكهربائية تحمل الكثير من الأحمال، فيجب أن تكون المادة قوية ومتينة ومرنة في وظيفتها.

كما يتم استخدامه في الهواء الطلق حيث قد تحدث ظروف جوية قاسية وحوادث أخرى.

ولهذا السبب يجب أن تكون المادة المستخدمة قوية جدًا ومتينة.

2. الشكل والتصميم

الشكل الأكثر شيوعًا للذراع المتقاطع الكهربائي هو تصميم الشريط المستقيم الذي يمكن رؤيته على العديد من الأعمدة.

إنه تصميم سهل الصنع والتركيب مما يجعله النوع المفضل من العارضة الكهربائية.

لا يحتاج إلى دعم إضافي حيث تم تثبيته على الأعمدة مما يجعل التركيبات الأخرى سهلة.

الشكل الآخر الذي نراه على خطوط الطاقة الكهربائية هو الذراع المتقاطع على شكل حرف V.

إنه ليس نوعًا شائعًا لأنه يتطلب دعمًا إضافيًا على الأقطاب مقارنةً بالأذرع المتقاطعة الرأسية.

هذا لا يوفر مساحة كافية لتوصيل موصلات وعوازل متعددة

3. الثقوب

تتوفر الثقوب الموجودة على الذراع المتقاطع الكهربائي وفقًا لحجم المكون الذي سيتم توصيله به.

يجب أن تكون التركيبات الموجودة على الأذرع المتقاطعة محكمة ومثبتة في مكانها، بحيث تكون الفتحات بالحجم المناسب.

يجب أن يتوافق عدد الثقوب المحفورة على الذراع المتقاطع مع عدد المرافق التي سيتم توصيلها به.

4. البراغي والصواميل

يتم استخدامه بشكل أساسي لتثبيت المرافق على الذراع المتقاطع وأيضًا لتثبيت الذراع المتقاطع على القطب.

يتم استخدام أنواع مختلفة من الأقفال على الأذرع المتقاطعة الكهربائية اعتمادًا على الاتصال.

تشتمل أنواع البراغي المستخدمة على براغي الخنزيرة، وبرغي على شكل حرف U، وبرغي تسليح مزدوج.

5. التشطيب – الجلفنة بالغمس الساخن

الجلفنة بالغمس الساخن هي العملية النهائية التي يتم إجراؤها على الأذرع الكهربائية الفولاذية لمنحها خصائص إضافية.

وتتضمن الميزات الإضافية جعلها مقاومة للتآكل الذي يؤثر على أداء الذراع المتقاطع.

وهي تتضمن غمس الذراع الفولاذية المتقاطعة في الزنك السائل لتزويدها بطبقة إضافية لمنعها من الصدأ.

6. البعد

تختلف أبعاد الأذرع الكهربائية المتقاطعة عند تقديم طلب من الشركة المصنعة.

عادة، يتعين على العميل تحديد الأبعاد التالية حتى يتمكن المصنع من معرفة ما يجب توفيره.

يتطلب حجم الذراع قياس عرض الوجه العلوي، وعمق الوجه الجانبي، والطول الإجمالي.

تتضمن مواصفات الثقب الدقيق عدد الثقوب وقطرها، والتباعد المركزي والجانبي، والمسافة النهائية.

تعتبر الأبعاد المتعلقة بالعرض والتوجيه والتباعد لمسامير الدعامة مهمة.

تذكر تضمين قطر فتحة الترباس العابر وعدد الفتحات المطلوبة للمسامير العابرة للعمود.

بالنسبة لبرغي التسليح المزدوج، حدد ما إذا كانت هناك حاجة إلى فتحات، والمسافة النهائية، وقطر فتحة البرغي.

7. الوزن

يعتمد وزن الذراع الكهربائي المتقاطع على نوع المادة المستخدمة في صنعه.

عادة، تختلف المواد المستخدمة في الوزن، مما يؤثر على الوزن الإجمالي للذراع المتقاطع.

في حالة استخدام الخشب، هناك أنواع مختلفة من الخشب والتي بدورها ستجعل الوزن يختلف.

8. قوة الشد

تعمل الأذرع المتقاطعة الكهربائية في توصيلات محفوفة بالمخاطر للغاية والتي من المتوقع أن تظل ثابتة لفترة طويلة جدًا.

يجب أن تكون قوة الشد للذراع المتقاطع عالية جدًا لتحمل هذا النوع من الظروف الجوية.

وبصرف النظر عن ذلك، فإن الوصلات عادة ما تزيد من الوزن على الذراع المتقاطع، لذلك يجب أن تكون قوية جدًا.

انظر إلى المواد المستخدمة في صنع الأذرع المتقاطعة ونوع الاتصال.

قم بتحسين قوة المادة المستخدمة بقدر الإمكان لتجنب أي مشاكل ناجمة عن الوزن الزائد.

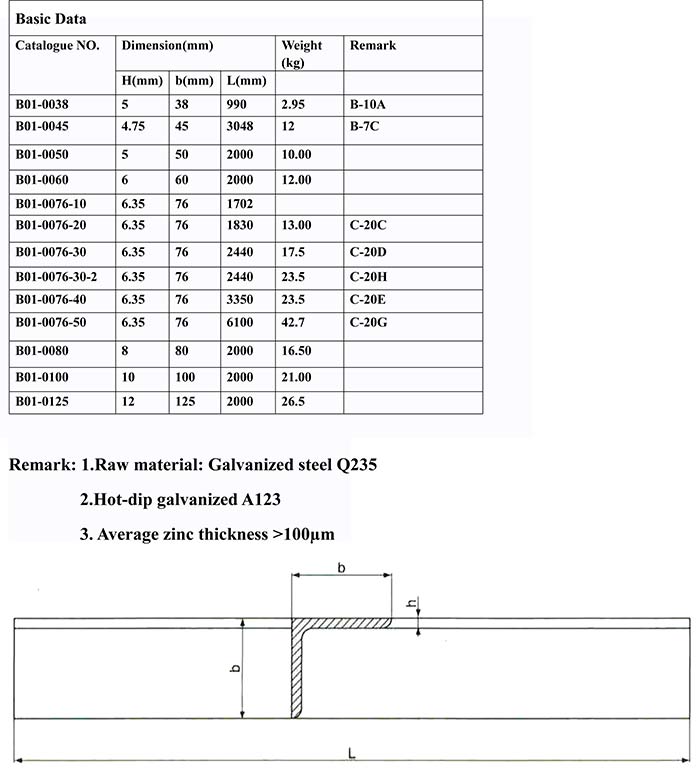

البيانات الفنية للذراع المتقاطع الكهربائي

عملية تركيب الذراع الكهربائية المتقاطعة

يعد تركيب ذراع التوصيل الكهربائي عملية معقدة تتطلب خبيرًا لأدائها.

إنها وظيفة خطيرة للغاية وتحتاج إلى مساعدة من الخبراء.

ويجب على الأشخاص المسؤولين عن التثبيت أن يكونوا حذرين أيضًا وأن يرتدوا معدات الحماية.

إن الخطوة الأولى في كل شكل من أشكال التثبيت تتطلب منك جمع كل المواد ذات الصلة بموقع المنشأة.

اعتمادًا على طريقة التثبيت، تأكد من توفر كل شيء بما في ذلك وصلات الذراع المتقاطعة وأدوات التثبيت.

الخطوة الأولى هي رفع العمود بعد عمل ثقوب فيه.

يتضمن الجزء الثاني أخذ جميع التوصيلات ذات الصلة مثل الموصلات والعوازل وتوصيلها بالذراع المتقاطع.

قم بتثبيتها على الذراع المتقاطع باستخدام نوع البراغي المحدد بحيث تكون في مكانها.

تأكد من أنها محكمة بما فيه الكفاية ولن تتأثر بظروف أخرى مثل الطقس القاسي.

يتصل الذراع المتقاطع بالعمود بمساعدة المصعد لرفعك عن الأرض.

إنها مهمة صعبة للغاية وكبيرة الحجم، لذا يمكنك القيام بها بمساعدة أشخاص آخرين لديهم أيضًا خبرة كافية في التثبيت.

قم بتثبيت الذراع المتقاطع في مكانه باستخدام مسمار وصامولة لإبقائه في الوضع الصحيح.

يمكنك توصيل المكونات الأخرى لخط العمود على الأرض قبل رفعه.

يمكنك أيضًا ربط العناصر المختلفة بمجرد وضع الذراع المتقاطع في الموضع الصحيح.

من المهم الحصول على جميع القياسات الصحيحة قبل إجراء أي قطع لأن المادة باهظة الثمن.

الأسئلة الشائعة

خاتمة

في تكنولوجيا خطوط الأعمدة، يعرف المصنعون أنه من المتوقع أن تكون الأذرع المتقاطعة الكهربائية قوية بما يكفي لتحمل الظروف الجوية القاسية.

يجب أن تكون آمنة للأشخاص الذين يعملون عليها، وخاصة للاستبدال والإصلاحات والتثبيت أيضًا.

يجب أن يتم تصميمه خصيصًا لتلبية متطلبات العميل وأيضًا ليؤدي أداءً استثنائيًا.
